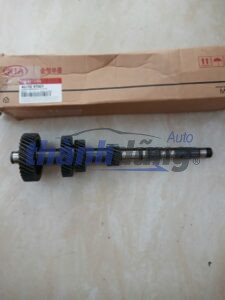

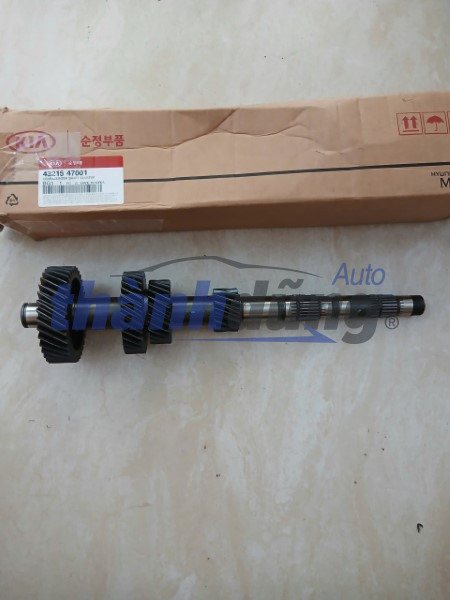

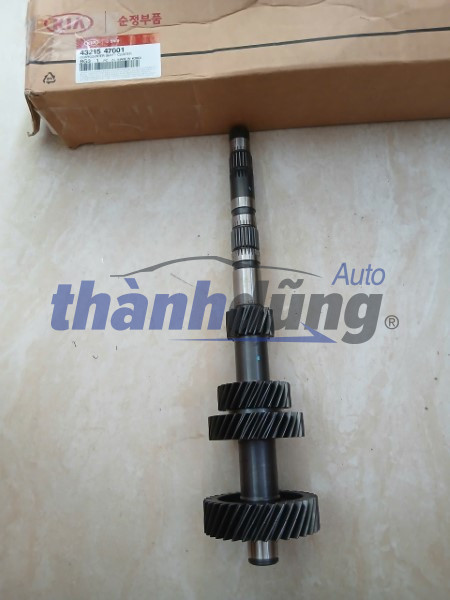

TRỤC BÁNH RĂNG HỘP SỐ KIA BONGO 3 2004 | 4321547001

TRỤC BÁNH RĂNG HỘP SỐ KIA BONGO 3 2004 | 4321547001 hay còn gọi là Trục 5 tầng, Trục truyền động 5 tầng, Trục hộp số 5 cấp, Trục trung gian bánh răng. Đây là trục trung gian được gắn cụm bánh răng của hộp số sàn. Nó là một trong ba trục chính (Trục sơ cấp, Trục trung gian, Trục thứ cấp) của hộp số dọc có vai trò cốt lõi trong việc thay đổi tỉ số truyền.

Trục 5 tầng là một trục thẳng bằng thép nằm song song với trục thứ cấp gần đáy vỏ hộp số. Trên thân trục có nhiều bánh răng cắt nghiêng có kích thước giảm dần hoặc thay đổi theo cấp số. Cụm bánh răng này tạo thành một khối trụ có đường kính lớn ở các vị trí bánh răng. Nhiệm vụ của Trục hộp số 5 cấp là truyền mô-men xoắn từ trục vào đến trục ra thông qua các bánh răng tương ứng với các cấp số. Khi một cấp số được chọn, chuyển động quay của trục phụ sẽ được truyền qua cặp bánh răng ăn khớp đến trục ra. Từ đó dẫn động các bánh xe của xe.

Xe tương thích:

• KIA BONGO 3 2004-2012
• HYUNDAI PORTER 2 2004-2012

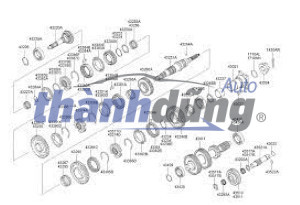

Cấu tạo của Trục bánh răng 5 cấp

• Trục: Bộ phận trung tâm, thường được đặt song song với Trục Sơ cấp và Trục Thứ cấp.

• Bánh răng: Các bánh răng gắn liền với trục. Mỗi bánh răng tạo thành một cặp ăn khớp liên tục với một bánh răng tương ứng trên trục sơ cấp hoặc trục thứ cấp (tùy thiết kế). Bánh răng trụ răng nghiêng (helical gears) để giảm tiếng ồn và tăng hiệu quả ăn khớp.

• Ổ đỡ, bạc lót: Ở hai đầu trục để quay trơn tru trong vỏ hộp số.

Chức năng và Vai trò của Trục hộp số 5 cấp

Chức năng chính

Trục trung gian là “cầu nối” truyền lực chính trong hộp số:

• Truyền lực: Nhận mô-men xoắn từ Trục sơ cấp (thông qua cặp bánh răng chủ động/bị động đầu tiên) và truyền mô-men xoắn đó đến các cặp bánh răng của Trục thứ cấp.

• Thay đổi Tỉ số truyền: Các bánh răng trên trục này ăn khớp với các bánh răng trên trục thứ cấp. Khi người lái chuyển số, bộ đồng tốc sẽ khóa một bánh răng cụ thể trên trục thứ cấp vào trục, tạo ra một cặp bánh răng với tỉ số truyền khác nhau (tương ứng với số 1, 2, 3, 4, 5, v.v.).

• Ổn định truyền động: Nhờ việc gia công chính xác, trục giúp đảm bảo sự ăn khớp hoàn hảo giữa các bánh răng, giảm tiếng ồn và rung động khi truyền lực.

Vai trò

• Là trung gian giữa trục vào và trục ra.
• Tham gia trực tiếp vào quá trình lựa chọn số trong hộp số sàn.
• Ảnh hưởng đến hiệu suất truyền động, tiếng ồn, độ mượt khi vào số.

Dấu hiệu hư hỏng của Trục 5 tầng

Các hư hỏng chủ yếu xảy ra với các bánh răng hoặc ổ đỡ trên trục:

• Tiếng ồn bất thường khi vào số: Tiếng nghiến, lách cách, hoặc rít to phát ra từ hộp số, đặc biệt khi xe di chuyển hoặc chuyển số. Nguyên nhân thường do bánh răng bị mòn, tróc bề mặt, hoặc ổ bi đỡ trục bị rơ/hỏng.

• Khó vào số/Trượt số: Nếu các then hoa trên trục trung gian hoặc các bánh răng bị mòn, việc truyền động sẽ không ổn định, dẫn đến khó gài số hoặc xe tự động trượt số (nhảy số) khi đang chạy.

• Xe rung động mạnh hoặc giật: Trục bị cong, vênh hoặc các bánh răng bị vỡ/gãy có thể gây mất cân bằng động và sinh ra rung động mạnh cho toàn bộ hộp số và thân xe.

• Rò rỉ dầu: Ổ đỡ trục bị hỏng có thể làm hỏng phớt chắn dầu, dẫn đến rò rỉ dầu hộp số.

• Dầu hộp số có mạt kim loại: Cho thấy bánh răng và trục bị mòn.

Bạn đang tìm mua Trục bánh răng 5 cấp cho Hộp số xe ô tô?

Liên hệ ngay với PHỤ TÙNG Ô TÔ THÀNH DŨNG – Hệ thống phụ tùng ô tô chuyên nghiệp, uy tín lâu năm trên Toàn quốc. Chúng tôi chuyên cung cấp Phụ tùng hộp số với chất lượng cao đảm bảo xe của bạn chuyển số êm ái, truyền động ổn định. Trải nghiệm “Mua phụ tùng không lo về giá” cùng Cam kết Bảo hành của THÀNH DŨNG AUTO. Đặt ngay hôm nay để được giao sớm.
